Бабах!, фото различных повреждений Опции

[esk1]

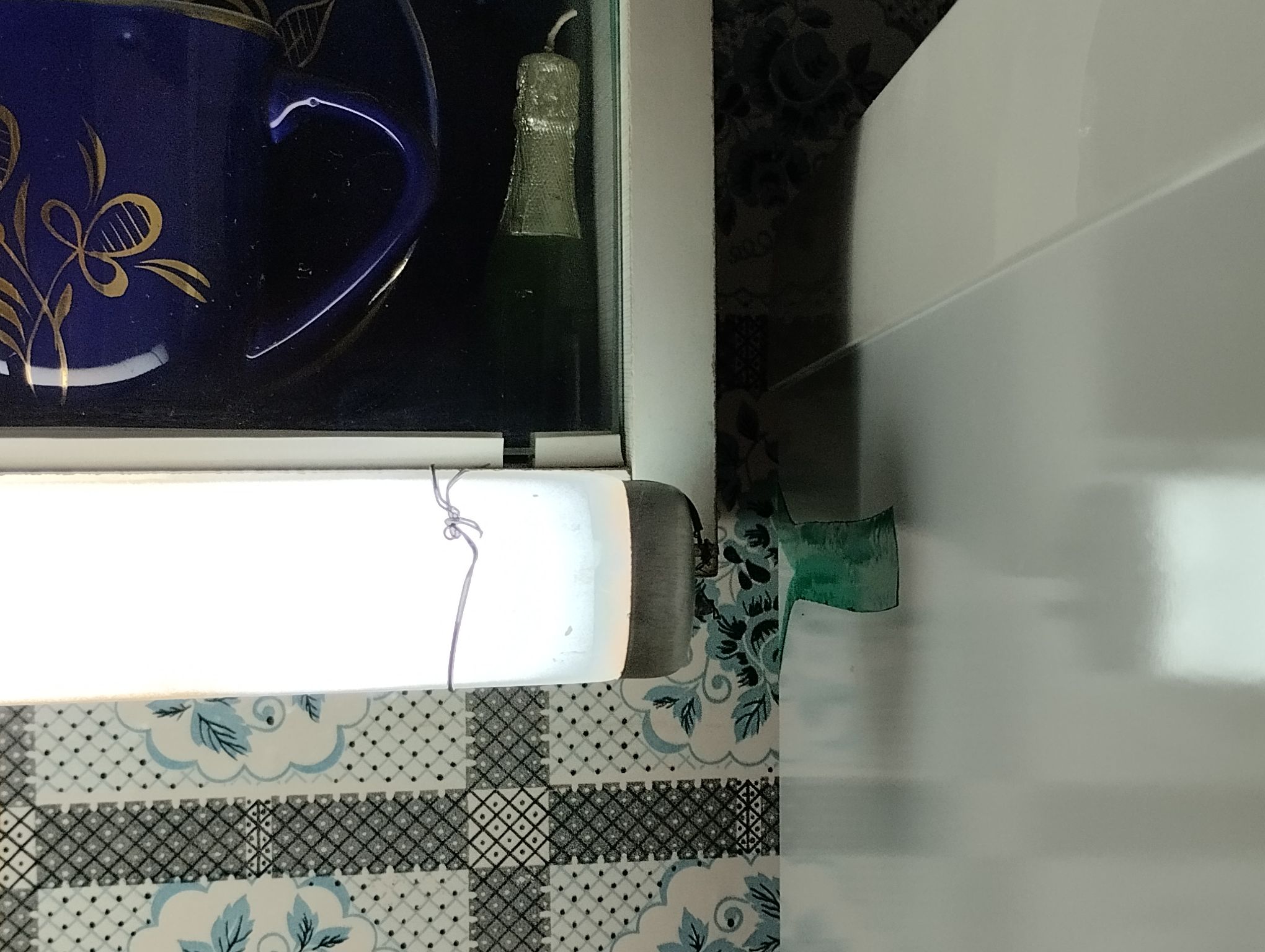

Слева от холодильника муж пенсионерки повесил лампу дневного света и прикрутил оголённые проводочки. В 2 сантиметрах от холодильника.

Эскизы прикрепленных изображений



[Vido]

https://www.youtube.com/watch?v=L6EE8j1NSQ0

Добавлено 9.8.2024, 21:12

У каждого свои недостатки )))

[alien]

Слева от холодильника муж пенсионерки повесил лампу дневного света и прикрутил оголённые проводочки. В 2 сантиметрах от холодильника.

хотел от пенсионерки незаметно избавиться... (IMG:style_emoticons/default/mrgreen.gif)

[yura tehnocentr]

Там же изолента зелёная наклеена на холодидьник ! (IMG:style_emoticons/default/mrgreen.gif)

[alien]

Там же изолента зелёная наклеена на холодидьник ! (IMG:style_emoticons/default/mrgreen.gif)

вот...вот... зелёная!!! Доверять можно только синей! (IMG:style_emoticons/default/one.gif)

[esk1]

вот...вот... зелёная!!! Доверять можно только синей! (IMG:style_emoticons/default/one.gif)

да это я перед фоткой прилепил, на всякий случай

[Den55]

Бабах по цепи нагревателя, который практически в КЗ,на корпус.
Почему модуль не увидел утечку?
ПС до меня, там ещё и были чьи-то руки, но что они там делали вопрос?

Сообщение отредактировал Den55 - 3.2.2025, 23:14

Прикрепленные изображения



[Alexzz]

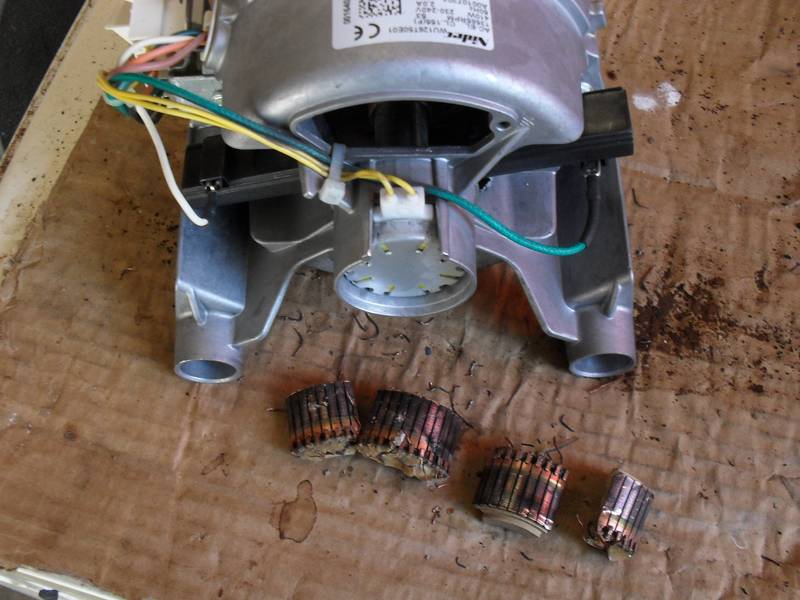

Стоп стоп стоп. При чём тут нагреватель, если испарившиеся дорожки ведут в мотор? Звони ротор и статор на массу мегером.

Добавлено 4.2.2025, 8:29

Трудно разглядеть что именно испарилось, так как фото неочищенного от гари модуля. Вроде сейчас пригляделся, а там и не испарилось вроде ничего. Прогар между дорогами от сырости. Не?
Почисти модуль и снова сфоткай. Тогда лучше можно будет понять что именно с ним случилось и в чём причина.

[Den55]

Стоп стоп стоп. При чём тут нагреватель, если испарившиеся дорожки ведут в мотор? Звони ротор и статор на массу мегером.


Добавлено 4.2.2025, 8:29

Трудно разглядеть что именно испарилось, так как фото неочищенного от гари модуля. Вроде сейчас пригляделся, а там и не испарилось вроде ничего. Прогар между дорогами от сырости. Не?
Почисти модуль и снова сфоткай. Тогда лучше можно будет понять что именно с ним случилось и в чём причина.

ОК, надо отдельную тему сделать.

[Valerok]

Бабах по цепи нагревателя, который практически в КЗ,на корпус.
Почему модуль не увидел утечку?
ПС до меня, там ещё и были чьи-то руки, но что они там делали вопрос?

Понимаю, эта сокоВЫЖЕмалка с двумя клапанами угорает от того, что её мастера ремонтят вдоль и поперёк …

[Den55]

Помыл, стало ясно, что это уже скорее всего второй бабах, под реле восстановлен переход, само реле, скорее всего БУ.

Прикрепленные изображения



[Alexzz]

Первое впечатление - модуль был залит и бахнуло по сырости между дорожек. Но или это мне только кажется, или так и есть, выглядит что ещё и переломана дорожка. Именно переломана а не сгорела. Или мне это только так кажется?

Добавлено 4.2.2025, 16:42

Вот так должно выглядеть это место:

[Den55]

Коллега предположил, что бахнуло из за использования, кислоты при пайке.Может и было поломано, когда кто-то пытался выпаять реле,а потом просто залил припоем,с кислотой. За версию поломано, говорит восстановленный переход, как он пострадал не совсем понятно.

Сообщение отредактировал Den55 - 4.2.2025, 21:42

Прикрепленные изображения



[Alexzz]

Да, если паять каким-нибудь кислотным флюсом, который вообще не предназначен для электроники, например сантехнический, то может по кислоте пробить и выгореть до дырки. Но тогда модуль надо мыть и мыть и мыть, так как ты не знаешь где ещё лежит эта кислота и какие дорожки коротит.

[Den55]

Модуль восстановил, бабах зацепил, только силовые дороги, и почему-то резистор в цепи семистора, джета, и сам сим был КЗ, вообще их убрал, джета на этой модели нет.

Сообщение отредактировал Den55 - 6.2.2025, 18:35
