Нужен совет по плате таймера/панельчика от духовки Miele Опции

[Shema]

Здравствуйте.
Извиняюсь, что без модели духовки и без фото наклейки/стикера — ко мне платы часто попадают “как есть”
Имею плату таймера/часовника от духовки Miele: простая плата с 7-сегментными индикаторами (несколько символов в одном корпусе) и кнопками. Функционал — только установка времени и таймера включения/выключения. Маркировка модели духовки/номера платы отсутствует.
На плате микроконтроллер ATmega8L. Внешнего кварца/резонатора не видно (предполагаю внутренний RC). Также есть подозрение, что вывод RESET используется как обычный IO (т.е. может быть включён фьюз RSTDISBL).
Вопросы: На таких платах контроллеры обычно залочены (Lock bits, запрет чтения FLASH)?
Если действительно включён RSTDISBL и RESET работает как IO, тагда обычный ISP (MOSI/MISO/SCK + RESET) не подойдёт, и для чтения/проверки fuses/lock понадобится высоковольтное программирование (HVPP/HVSP)?
Отсутствие кварца само по себе нормально — ATmega8L может работать от внутреннего RC-осциллятора, фьюзы CKSEL/SUT

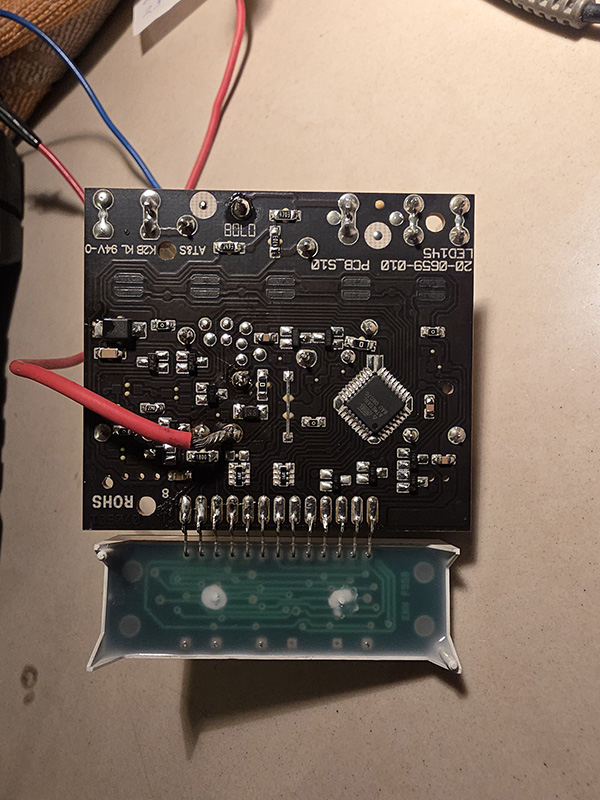

Фото платы прилагаю. Собрал так, за доступа елементи.






Спустя ~полчаса — добавляю наблюдения и результаты попытки доступа к МК.
Исходные наблюдения
Плата «мертвая»: индикация не мигает, реакции нет.
Питания на плате в норме.
МК: ATmega8L, корпус TQFP-32.
Внешнего кварца не видно (возможна работа от внутреннего RC).
Есть подозрение, что RESET используется как IO (возможен RSTDISBL).
Попытка доступа к микроконтроллеру

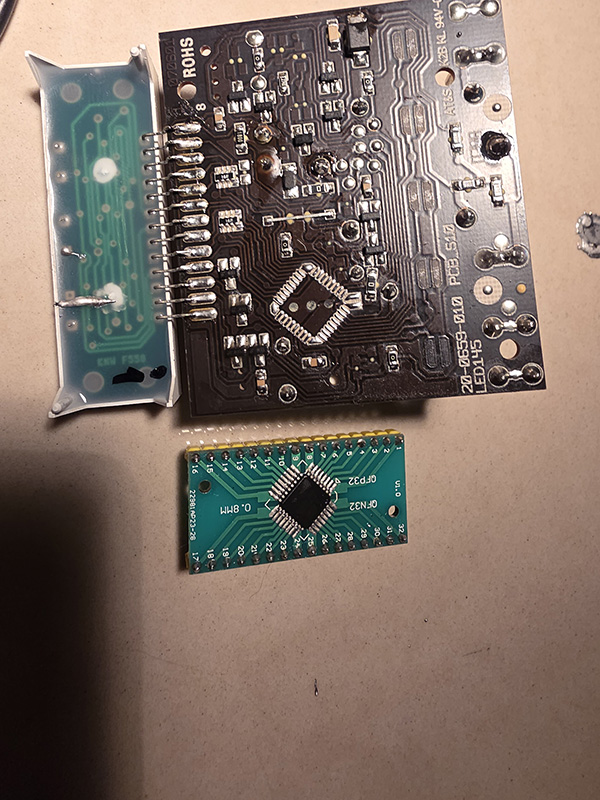

Пробовал получить доступ к МК (в т.ч. с расчётом на высоковольтное программирование). Контроллер не читается: возникает ошибка уровня «нет контакта / не подключен вывод», хотя присутствие микросхемы «ощущается» (т.е. есть нагрузка/реакция по линиям).
Signature/ID прочитать не удалось.
Интерпретация
Lock bits (защита чтения) не должны скрывать signature/ID — обычно ID читается, а чтение FLASH либо запрещено, либо возвращает ошибку/0xFF в зависимости от режима.
Раз signature не читается, это не похоже на типичную “залочку”.
Вопрос к коллегам
Какие наиболее вероятные причины отсутствия чтения signature на такой плате, при условии что питание в норме?
Что чаще встречается:
реальная неисправность МК,
проблемы с линиями (МК “висит” на цепях дисплея/клавиш, мешают подтяжки/драйверы),
неверный режим/частота/уровни,
или ещё типичные причины?
Короткий вывод: с учётом того, что плата не работает вообще и ID не читается, вероятность неисправного (умершего) микроконтроллера выглядит высокой — но хочу услышать ваше мнение по типовым случаям.





Сообщение отредактировал Shema - 2.2.2026, 21:11

[Alexzz]

Постарался прочитать текст максимально внимательно, но так и не понял какова цель. Просто ради интереса положить считанную прошивку себе в коллекцию? Для чего? Сколько живу, ни разу не приходилось шить процы на простых духовочных таймерах. Там максимум кондёр заменить. В редких случаях стабилитрон. И всё.

Добавлено 3.2.2026, 9:02

А если вдруг такой таймер совсем сдох, судя по фото это обычный пятикнопочный квадратный таймер. На бренд не смотри, таймер стандартный, такой и на индезитах и пёс знает ещё на чём стоит. У меня кажись где-то валялся когда-то давно, надо порыться. На корпусе на боку какой нибудь заводской номер наверняка есть, не милевский партномер а именно заводской, и по нему стопудово можно нагуглить недорогую копию от другого бренда.

Добавлено 3.2.2026, 9:06

Например. Но тут дороговато, это просто бегло погуглил, если поискать подольше, наверняка евриков за 35 можно найти.

[Shema]

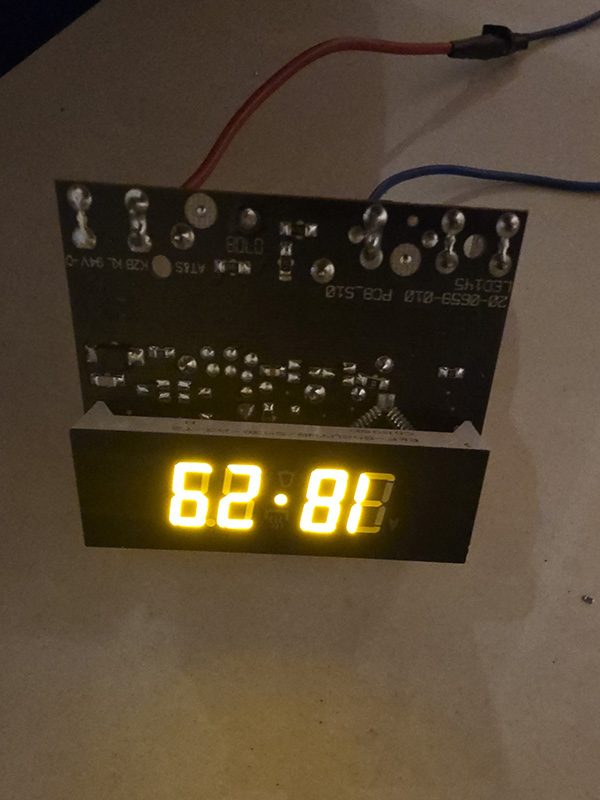

Я припаял его обратно на место, и эта дрянь заработала!!! Я забыл, но, наверное, если он заблокирован... ОН ВСЕГДА ВОЗВРАЩАЕТ 0hFF. Теперь он работает на моем столе!!! Конечно, первым делом я заменил конденсатор, проверил питания, увидел 50 Гц на выводе контроллера. Понятия не имею, почему он заработал.

[Alexzz]

Грязь на модуле. Пока паял, грязь прогрел и её не стало.
