А это что такое?, фотозагадки Опции

[Alexzz]

Соорудил для безопасной работы. (IMG:style_emoticons/default/mrgreen.gif)

[attachment=105502:фильтр.JPG]

И что надо угадать? (IMG:style_emoticons/default/pain25.gif)

[Пан Колян]

Соорудил для безопасной работы. (IMG:style_emoticons/default/mrgreen.gif)

Слушай, подскажи мне как старый (не в обиду) радиотехник. Вот в этой теме я спрашивал про подключение обмоток дросселя для двух разных линий, находящихся на одном сердечнике. Я до сих пор немного в ступоре. Наговорили мне там много чего, но самое главное я так и не понял. Возможно слишком невнятно вопрос задал. Попробую еще раз.
Имеется в виду дроссель, расположенный справа на твоей фотке. Он двойной. И фазный и нулевой дросселя находятся на одном сердечнике. Сделано это (ну, если я правильно понимаю) для того, чтобы возникающие в сердечнике электромагнитные поля взаимно гасили друг друга. Для этого они должны быть направлены противоположно друг другу. Для этого катушки должны быть намотаны в разные стороны относительно друг к другу. Ну, или подключены встречно. Но, если представить, что зеленый сердечник сделан из резины, распилить его и выпрямить мысленно, то получится что обмотки намотаны и включены синфазно. Т.е. в одну сторону. Получается, что взаимного гашения помехи не будет. И сделано так на всех подобных дросселях, какие мне попадались, во всех источниках питания.



Добавлено 13.9.2016, 17:34

Пока формулировал вопрос, кажется сам нашел ответ на свой вопрос. Истинно говорят: в правильно заданном вопросе содержится половина ответа. Но вопрос все равно дописал как собирался. Сейчас напишу, что надумал.


Добавлено 13.9.2016, 17:37

Оказывается я не учел только одного момента. Конечно, обе обмотки намотаны и подключены синфазно. Только ток в них будет иметь разное направление. Вот я лошара.

Ошибся, дроссель расположен на фотке не слева, а справа. исправил.

Сообщение отредактировал Пан Колян - 13.9.2016, 12:47

[yura tehnocentr]

И что надо угадать? (IMG:style_emoticons/default/pain25.gif)

Alexzz, добротЫ тебе, добротЫ ... (IMG:style_emoticons/default/rolleyes.gif) А то, может, позавидовал, что у тебя такого нет ??? (IMG:style_emoticons/default/bezzub.gif)



Добавлено 13.9.2016, 13:41

Пан Колян, для фильтрации будет достаточно несколько " Г " - образных LC фильтров.

Сообщение отредактировал yura tehnocentr - 13.9.2016, 12:48

[Пан Колян]

И что надо угадать? (IMG:style_emoticons/default/pain25.gif)

Я думаю, угадать нужно, что же он соорудил для безопасной работы. Я думаю - это пластиковый корпус от распредкоробки. Он обеспечивает электрическую безопасность, и работает как экран, т.е. обеспечивает механическую безопасность при разлете осколков от взорвавшихся варисторов.

[yura tehnocentr]

Я думаю, угадать нужно, что же он соорудил для безопасной работы. Я думаю - это пластиковый корпус от распредкоробки. Он обеспечивает электрическую безопасность, и работает как экран, т.е. обеспечивает механическую безопасность при разлете осколков от взорвавшихся варисторов.

Что то я твою тему про фильтрацию как то пропустил ... Сейчас почитал, - познавательно ... (IMG:style_emoticons/default/shuffle.gif)


Добавлено 13.9.2016, 13:56

Я думаю, угадать нужно, что же он соорудил для безопасной работы. Я думаю - это пластиковый корпус от распредкоробки. Он обеспечивает электрическую безопасность, и работает как экран, т.е. обеспечивает механическую безопасность при разлете осколков от взорвавшихся варисторов.

Можно и так. " Распредкоробка " будет вмонтирована в стену, возле розеток.

[kskaup]

И что надо угадать? (IMG:style_emoticons/default/pain25.gif)

ты не прав,очень хорошая загадка.Лично у меня сразу созрел вопрос -А на хрена??????

[tm1]

Последовательные настроенные LC контуры. Гальваническая развязка, "мягкий старт" ИБП. Хотя вряд ли. Маловато индуктивности и емкости. Больше похоже на ФНЧ с более низкой частотой среза или более глубоким затуханием, чем штатный фильтр.

Сообщение отредактировал tm1 - 13.9.2016, 13:56

[Alexzz]

Лично у меня сразу созрел вопрос -А на хрена??????

Вот вот! Гальванической развязки я на фото НЕ ВИЖУ. А тогда в чём прикол от такой хреновины? Ну и, тема как-бы, имеет свой формат, показываем фото и задаём вопрос, ответ на который надо найти глядя на фото. А тут, просто выложено фото без вопросов. То-есть, совсем не в тему, как-бы. Может это надо в отдельную тему отделить?

[Василий]

Сдаюсь!

[kskaup]

может "тыркает" нежнее

[yura tehnocentr]

Никакой " гальванической развязки ". Это т.н. " защитный фильтр " по сети 220 V. " Навеяло " мне сделать, и установить такой себе в мастерской, после увиденной мной бытовой техники, когда " погуляло " межфазное напряжение в питающей сети на соседней улице. Жаль не было с собой фотоаппарата. Да и многие из нас видели последствия после " перенапряжения ". В общем я испугался, и изготовил своеобразную защиту. Думаю 8 варисторов спасут чужую технику, которая стоИт на " прогоне " у меня в мастерской. Дом то - частный. (IMG:style_emoticons/default/mrgreen.gif)

[ЮГа]

Никакой " гальванической развязки ". Это т.н. " защитный фильтр " по сети 220 V. " Навеяло " мне сделать, и установить такой себе в мастерской, после увиденной мной бытовой техники, когда " погуляло " межфазное напряжение в питающей сети на соседней улице. Жаль не было с собой фотоаппарата. Да и многие из нас видели последствия после " перенапряжения ". В общем я испугался, и изготовил своеобразную защиту. Думаю 8 варисторов спасут чужую технику, которая стоИт на " прогоне " у меня в мастерской. Дом то - частный. (IMG:style_emoticons/default/mrgreen.gif)

..заводским приспособам-не доверяешь ? .. (IMG:style_emoticons/default/rolleyes.gif)

[yura tehnocentr]

ЮГа, получается запаса электрической прочности не хватает ... (IMG:style_emoticons/default/smile.gif) А тут до модуля " не достанет " !

[Alexzz]

Ах это защита от перенапруги!? Ну, тут всё намного проще. Просто берёшь двунаправленный трансил на каких 400V из серии 1.5KE, вот тебе и вся защита. Гораздо лучше чем твои варисторы, которые выпустят джина при первом-же превышении. А трансил надёжно выбьет пробки и потом восстановится для следующего использования. Ну, может и не восстановиться, конечно. Но всё равно его хватит на несколько раз, а варисторы надёжно одноразовые. Да и не защитят они ни от чего.

[yura tehnocentr]

... твои варисторы ... не защитят они ни от чего.

Чего это ? (IMG:style_emoticons/default/shocked.gif) Когда работает сварочный аппарат ( трансформаторный ), очень большие " броски " в сети. Холодильник " дёргается ", а иногда и " вырубается ". С этим устройством тихонечко " помаргивает " свет, но холодильник не слышно. Работает себе трудяга. " Зглаживают " варисторы " пики ". Так, что вещь нужная. (IMG:style_emoticons/default/mrgreen.gif)

[kskaup]

Думаю 8 варисторов спасут чужую технику, которая стоИт на " прогоне " у меня в мастерской.

~2 000W через такие дросселя?

[yura tehnocentr]

~2 000W через такие дросселя?

Так они со " стиралок " LG ... Разве там мощность меньше ??? (IMG:style_emoticons/default/mrgreen.gif)

[ЮГа]

Так они со " стиралок " LG ... Разве там мощность меньше ??? (IMG:style_emoticons/default/mrgreen.gif)

.. Юр..молодец!
это лучше чем ничего... (IMG:style_emoticons/default/shuffle.gif)
Когда в мастерской через удлинитель включена СМА и ПМА ,паяльник..да ещё бак болгаркой режешь .. (IMG:style_emoticons/default/umora.gif)
(эт я не про тебья....а допускаю..,что где-то,как-то кем-то..у нас порой..) (IMG:style_emoticons/default/wink.gif)

Сообщение отредактировал ЮГа - 13.9.2016, 15:20

[yura tehnocentr]

ЮГа, спасибо за поддержку ! (IMG:style_emoticons/default/rolleyes.gif) Естественно, этот фильтр не на всю мастерскую, а только на розетки, где будет подключаться проверяемая техника. Спокойнее себя стал чувствовать ... защищённым от сюрпризов электросети ...

[Alexzz]

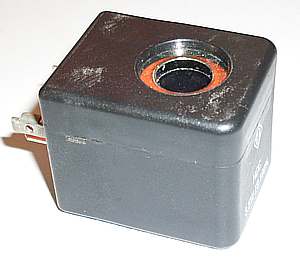

Ладно, вот вам интересная загадка:



Данная деталь часто встречается в определённых видах техники. Но сегодня я её в одном виде техники встретил впервые. Вопрос - в каком конкретно виде техники стояла деталь, часть которой на фото? И каково там её применение?

[Пан Колян]

Соленоид пневмо/гидроклапана.

Добавлено 13.9.2016, 20:52

Правильнее сказать - катушка соленоида.

[lchervonets]

Ладно, вот вам интересная загадка:



Данная деталь часто встречается в определённых видах техники. Но сегодня я её в одном виде техники встретил впервые. Вопрос - в каком конкретно виде техники стояла деталь, часть которой на фото? И каково там её применение?

кофеварки, утюг Tefal клапан пара

[kskaup]

ну ,что ЭМ клапан вроде ясно, а стоять могут где попало. Отметаем кофеварки, попадалось в сварочных аппаратах,а системах подачи мыла или воды,а аппаратах для изготовления газировки с сиропом

Сообщение отредактировал kskaup - 13.9.2016, 15:59

[Alexzz]

Соленоид пневмо/гидроклапана.


Добавлено 13.9.2016, 20:52

Правильнее сказать - катушка соленоида.

Всё совершенно верно, но вопрос не о том.


Добавлено 13.9.2016, 16:58

кофеварки, утюг Tefal клапан пара

Если бы было так просто, то вопрос бы тут не задал. Да, верно, в кофеварках, утюгах, и ещё некоторых видах техники, данный соленоид встречается часто. Но в данном случае, нет, это не кофеварка и не утюг.


Добавлено 13.9.2016, 17:00

ну ,что ЭМ клапан вроде ясно, а стоять могут где попало. Отметаем кофеварки, попадалось в сварочных аппаратах,а системах подачи мыла или воды,а аппаратах для изготовления газировки с сиропом

Всё нет, но в перечисленном есть нечто, что позволяет сказать про ответ - уже чуть теплее.

[Den55]

Пылесос?

[Томас]

пылесос?

[Alexzz]

Пылесос?

пылесос?

Ну я же говорю, было бы так просто, вопрос бы не задал. В пылесосах, ну, не то чтобы часто, но бывает. А тут... Я вот, реально, впервые за всю свою практику увидел.

[lchervonets]

СВЧ ? помню была вроде Panasonic с емкостью для воды. может там?

[Константин_К]

Газовый котёл ?

[Alexzz]

СВЧ ? помню была вроде Panasonic с емкостью для воды. может там?

Нет.


Добавлено 13.9.2016, 17:09

Газовый котёл ?

Очень тепло. Но всё ещё нет.
